Kuidas riikliku etenduskunstide keskuse 6750 tonni kaaluv teraskarkasshoone ei saavutanud ühtki sammast

Riiklik etenduskunstide keskus on tõepoolest peegeldanud arhitektuuri rahvusvahelist esmaklassilist taset, olnud kodumaise arhitektuuri pioneeriks ja teinud palju julgeid katseid, näiteks titaanist metallplaatide kasutamine, mida kasutatakse peamiselt lennukite ja muude lennukite valmistamisel. , hoonete katusematerjalina. Julge ovaalne välimus ja ümbritsev veepind moodustavad veepealse pärli arhitektuurse kuju, uudse, avangardse ja ainulaadse. Tervikuna kehastab see 21. sajandi maailma vaatamisväärsuste hoonete omadusi ning seda võib nimetada traditsioonilise ja modernse, romantilise ja realistliku täiuslikuks kombinatsiooniks.

Riikliku Etenduskunstide Keskuse projekteerimine algas kahest põhimõttest: esiteks, see on maailmatasemel teater; Teiseks ei saa see rahva suurt saali röövida. Viimane Grand Teater esitleti maailma ees tohutu ovaaliga, millest sai uudse kuju ja ainulaadse kontseptsiooniga maamärk.

Kuulsa prantsuse arhitekti Paul Andreu nägemuse järgi on maastik pärast Rahvusteatri valmimist järgmine: hiiglaslikus rohelises pargis ümbritseb ovaalset hõbedast teatrit sinise veega bassein ning titaanplekk ja klaaskest peegeldavad. päeva ja öö valgus ning värv muutub. Teater on ümbritsetud osaliselt läbipaistva kuldvõrguga klaasseintega ja selle ülaosast avaneb vaade taevasse hoone seest. Mõned inimesed kirjeldavad Suure teatri välimust pärast selle valmimist kui "tilka kristallvett".

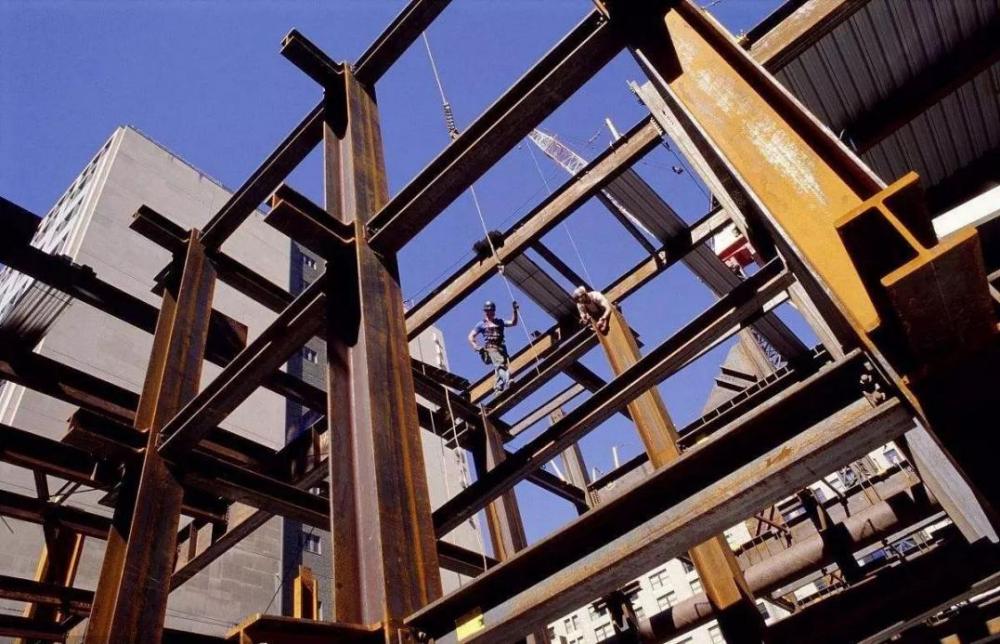

1. Hiina suurim kuppel on ehitatud 6750 tonni terastaladest

NCPA kest koosneb kumeratest terastaladest, tohutust teraskuplist, mis võib peaaegu katta kogu Pekingi tööliste staadioni.

Üllataval kombel nii suurterasest raami struktuurseda ei toeta keskelt üks sammas. Teisisõnu, 6750 tonni kaaluv teraskonstruktsioon peab ohutuse ja stabiilsuse tagamiseks täielikult tuginema oma mehaanilisele konstruktsioonisüsteemile.

See paindlik disain muudab riikliku etenduskunstide keskuse nagu taiji meistriks, kes eemaldab pehmete ja jäikade vahenditega kõikvõimalikud välismaailma jõud. Kujundusesterasest ehitisSuures teatris on kogu teraskonstruktsioonis kasutatud terase kogus vaid 197 kilogrammi ruutmeetri kohta, mis on madalam kui paljudel sarnastel teraskonstruktsioonidega hoonetel. Selle kestast teraskonstruktsiooni ehitamine on äärmiselt keeruline ning terastalade tõstmisel kasutatakse Hiina suurima tonnaažiga kraanat.

2. Valage maa-alune veetõkkesein, et vältida ümbritseva vundamendi vajumist

Riiklik etenduskunstide keskus on 46 meetri kõrgune, kuid selle maa-alune sügavus ulatub 10-korruselise hooneni, 60% ehitusalast on maa all ja sügavaim on 32,5 meetrit, mis on sügavaim maa-alune avalik projekt. hooned Pekingis.

Maa-alust põhjavett on ohtralt ja selle põhjavee tekitatud ujuvus suudab tõsta 1 miljon tonni kaaluvat hiiglaslikku lennukikandjat, nii et tohutust üleslükkejõust piisab kogu riikliku suure teatri tõstmiseks.

Traditsiooniline lahendus on põhjavee pidev pumpamine, kuid selle põhjavee pumpamise tulemusena tekib Suure Teatri ümber 5 km pikkune maa-alune "põhjaveelehter", mis põhjustab ümbritseva vundamendi settimise ja isegi hoone pinna pragunemise.

Selle probleemi lahendamiseks on insenerid ja tehnikud läbi viinud täpsed uuringud ja valanud betooniga maa-aluse veetõkke kõrgeimast põhjaveetasemest kuni 60 meetrit maa alla jääva savikihini. See maa-alusest betoonseinast moodustatud tohutu "ämber" ümbritseb Suure Teatri vundamenti. Pump tõmbab vee ämbrist eemale, nii et olenemata sellest, kui palju vett vundamendist pumbatakse, ei mõjuta see põhjavett väljaspool ämbrit ning ümbritsevad hooned on turvalised.

3. Konditsioneer kinnistes ruumides

Riiklik etenduskunstide keskus on suletud hoone, millel pole väliseid aknaid. Sellises suletud ruumis reguleerib siseõhku täielikult keskkliimaseade, seega esitatakse kliimaseadme tervisefunktsioonile teatud nõuded. Pärast SARS-i tõstsid Suure Teatri insenerid kliimaseadmete paigaldamise, tagasivoolusüsteemi, värske õhu seadme jne standardeid, et neid veelgi täiustada, et tagada keskkliimaseadme vastavus tervisestandarditele.

4. Titaanisulamist katuse paigaldamine

Suure Teatri katus on 36 000 ruutmeetri suurune ning see on peamiselt valmistatud titaan- ja klaaspaneelidest. Titaanmetallil on kõrge tugevus, korrosioonikindlus ja hea värv ning seda kasutatakse peamiselt õhusõidukite ja muude õhusõidukite metallmaterjalide valmistamisel. Katus pannakse kokku enam kui 10 000 umbes 2 ruutmeetri suurusest titaanplaadist. Kuna paigaldusnurk muutub pidevalt, on iga titaanplaat hüperboloid, erineva pindala, suuruse ja kumerusega. Titaanist metallplaadi paksus on vaid 0,44 mm, mis on kerge ja õhuke, nagu õhuke paberitükk, nii et all peab olema komposiitmaterjalist vooder ja iga vooder lõigatakse titaaniga sama suuruseks metallplaat üleval, seega on töökoormus ja tööraskus äärmiselt suur.

Praegu ei ole rahvusvahelises hoonekatuses nii suurt pinda titaanist metallplaati. Jaapani hoonetes kasutatakse rohkem titaanplaate, seekord tellib Grand Theater Jaapani tootjalt titaanist metallplaatide tootmise.

5. Katusekorpuse puhastamine

Titaankatusekorpuse puhastamine on tülikas probleem ja tehakse ettepanek, et käsitsipuhastusmeetodi kasutamisel tundub see kohmakas ja ebailus ning selle lahendamiseks tuleks kasutada kõrgtehnoloogiat.

Praegu kalduvad insenerid valima kõrgtehnoloogilise nanokatte, mis pärast katmist ei jää objekti pinnale kinni, senikaua, kuni vesi on loputatud, pestakse kogu mustus minema.

Kuid kuna tegemist on uue tehnoloogiaga, pole sarnast insenerinäidet, millele viidata, insenerid viivad selle nanokattega läbi laboratoorseid tugevduskatseid, mille järgi saab katsetulemusi kasutada.

6. Kõik kodune kivi, mis näitab ilusat maad

Suures Teatris kasutati enam kui 20 liiki looduslikku kivi, kõik rohkem kui 10 Hiina provintsist ja linnast. Ainuüksi saali 22 alal kasutatakse enam kui 10 liiki kivi, mille nimi on "Splendid earth", mis tähendab Hiina rahva suurepäraseid mägesid ja jõgesid.

Seal on "Sinine teemant" Chengdest, "Öine roos" Shanxist, "Tähistaevas" Hubeist, "merekarplill" Guizhoust... Paljud neist on haruldased sordid, näiteks "roheline kuldne lill" Henanist. , mille trükk on lõppenud.

Pekingis toodetud oliivihallis laotud "valge nefriit" on valge kivi, millel on diagonaalsed rohelised ribid, diagonaaljooned tekivad loomulikult ja kõik samas suunas, mis on väga haruldane. Suure teatri kiviladumise pindala on kokku umbes 100 000 ruutmeetrit, insenerid nõuavad kodumaise kivi kasutamist, et pärast mitmeid keerdkäike leida kogu disaineri kontseptsiooniga värvi ja tekstuuriga sobiv kivi.

Selline suuremahuline mittekiirguse kivi kaevandamine, töötlemine on ka suur väljakutse inseneritöötajatele, isegi disainer Andrew imestas ka värvilise värvilise Hiina kivi ja Hiina kivi kaevandamise, peen töötlemise tehnoloogia üle.

7. Väljuge kiiresti ja turvaliselt

Rahvusliku Suurteatri kolm teatrit mahutavad kokku umbes 5500 inimest, lisaks näitlejad ja meeskond kuni 7000 inimest, tänu Rahvusliku Suurteatri ainulaadsele kujundusele on teatrit ümbritsenud hiiglaslik vabaõhubassein, nii et hädaolukorras, näiteks tulekahju korral, kuidas kiiresti 7000 publikut "munakoorega" ümbritsetud veest ohutu evakueerimise käigus, projekteerimise alguses, See on projekteerijate jaoks keeruline probleem.

Tegelikult loodi riikliku etenduskunstide keskuse tuletõrjetunnel lõpuks nii, et see võimaldaks 15 000 inimesel kiiresti evakueeruda. Nende hulgas on kaheksa kuni üheksa evakuatsiooniteed, millest igaüks kolm ja seitse meetrit maa all, mis kulgevad hiiglasliku basseini alt läbi ja viivad välimisele väljakule. Nende vahekäikude kaudu saab pealtvaatajaid ohutult evakueerida nelja minuti jooksul, mis on vähem kui tuletõrjekoodeksis nõutud kuus minutit.

Lisaks on teatri ja välibasseini vahele projekteeritud kuni 8 meetri laiune ringtulekanal, mis on üsna avar ja mahutab kaks kõrvuti mööduvat tuletõrjeautot, jättes samas ka kahe meetri laiuse jalakäijate kanali. , pääsevad tuletõrjujad läbi tulekanali õigel ajal tulekahjupunkti, nii et tuletõrjepersonal ja evakueeritud töötajad saavad sekkumata oma teed minna.

See "teater linnas, linn teatris" ilmub kummalise "pärli järves" hoiakuga, mis ületab kujutlusvõime. See väljendab sisemist elujõudu, sisemist elujõudu välise rahu all. Suur teater tähistab ühe ajastu lõppu ja teise algust.
